製品の選択:

◆ 真空マニュピュレーター、導入器
1) 直線導入器

 送りネジ式 手動型


型 式

移動範囲[ mm ]

フランジ
サイズ

612AC-CLD25-C16

25

DN16CF(ICF34)

612AC-CLD50-C16

50

DN16CF(ICF34)

612AC-CLD100-C16

100

DN16CF(ICF34)




型 式

移動範囲[ mm ]

フランジ
サイズ

612AC-CLD25-K16

25

DN16KF(NW16)

612AC-CLD50-K16

50

DN16KF(NW16)

612AC-CLD100-K16

100

DN16KF(NW16)


<備考>

・他のフランジタイプも対応が可能です。
 詳細はお問合せください。

・寸法は、下記寸法面をご参照ください。






   <送りネジ式直線導入器
   (手動型、612AC-CLD25-C16)>

 送りネジ式 ステッピングモーター駆動型

CFフランジタイプ UHV対応

型 式

移動範囲[ mm ]

フランジ
サイズ

612AC-CLD25-SM-C16

25

DN16CF(ICF34)

612AC-CLD50-SM-C16

50

DN16CF(ICF34)

612AC-CLD100-SM-C16

100

DN16CF(ICF34)


<備考>

・リニアスケール、リミットスイッチ、コネクターはオプションです。

・他のフランジタイプも対応が可能です。詳細はお問合せください。

・寸法は、下記寸法図をご参照ください。

    <送りネジ式直線導入器 (ステッピングモーター駆動型、612AC-CLD50-SM-C16)>

                          右: リニアスケール、リミットスイッチ、コネクター付(特注)

※ 仕様については、 info をご覧ください。

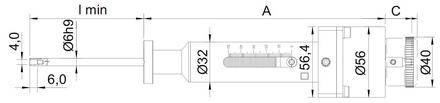

[送りネジ式 直線導入器 共通寸法図]



  <送りネジ式 直線導入器 (手動型、図面は612AC-CLD25-C16)>



  <送りネジ式 直線導入器
     (ステッピングモーター駆動型、図面は612AC-CLD50-SM -C16)>



フランジ

DN16CF

DN40CF

DNKF

移動範囲 [mm]

25

50

100

25

50

100

25

50

100

l min [mm]

90

101

102

A 手動 [mm]

133

189

301

121

177

289

120

176

288

A モーター [mm]

160

191

253

148

179

241

147

178

240

C max [mm]

25

25

71

25

25

71

25

25

71


<備考>

KFNW = 162540等)フランジの寸法は共通です。
