製品の選択:

◆ 真空マニュピュレーター、導入器
1) 直線導入器

 押引き式 手動型

CFフランジタイプ UHV対応

型 式

移動範囲[ mm ]

フランジ
サイズ

612AC-LD25-PP-C16

25

DN16CF(ICF34)

612AC-LD50-PP-C16

50

DN16CF(ICF34)

612AC-LD100-PP-C16

100

DN16CF(ICF34)



KFフランジタイプ HV対応

型 式

移動範囲[ mm ]

フランジ
サイズ

612AC-LD2-PP-K16

25

DN16KF(NW16)

612AC-LD50-PP-K16

50

DN16KF(NW16)

612AC-LD100-PP-K16

100

DN16KF(NW16)



<備考>
・駆動部交換オプションは 直線導入器オプション をご覧ください。

・他のフランジタイプも対応が可能です。詳細はお問合せください。

・寸法は、下記寸法図をご参照ください。

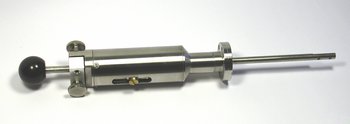

<押引き式 直線導入器(手動型、612AC-LD25-PP-C16)>

 押引き式 圧縮空気駆動型

CFフランジタイプ UHV対応

型 式

移動範囲[ mm ]

フランジ
サイズ

612AC-LD25-PM-C16

25

DN16CF(ICF34)

612AC-LD50-PM -C16

50

DN16CF(ICF34)

612AC-LD100-PM -C16

100

DN16CF(ICF34)


<備考>

・駆動部交換オプション、アクセサリー等は 直線導入器オプション をご覧ください。

・他のフランジタイプも対応が可能です。詳細はお問合せください。

・寸法は、下記寸法図をご参照ください。


<押引タイプ直線導入器 612AC-LD50-PM-C16
              及び つまみ付送りネジ駆動部オプション>

※ 仕様については、info をご覧ください。




[押引き式 直線導入器 共通寸法図]



 <押引き式 直線導入器 (手動型、図面は612AC-LD25-PP-C16、第 1 角法)>



 <押引き式 直線導入器 (手動型、図面は612AC-LD25-PM-C16、第 1 角法)>




フランジ

DN16CF

DN40CF

DN KF

移動範囲 [mm]

25

50

100

25

50

100

25

50

100

L1 min [mm]

77

84

85

L2 max手動 [mm]

197

222

272

190

215

265

189

214

264

L2 圧縮空気駆動 [mm]

225

279

391

218

272

384

217

271

383


<備考>

・KF(NW、 = 16、25、40等)フランジの寸法は共通です。
