◆ X線・EUV検出器
1) シリコンフォトダイオード用接続部品

ピンタイプパッケージのフォトダイオード UHV対応


パッケージ

フォトダイオード
型式

超高真空対応電気接続部品

対応
ピンコネクター

対応ケーブル、
電流導入端子

C100



AXUV100
SXUV100
SXUV300
UVG100



φ0.5mm対応
ピンコネクター:
360AC-CRF-05

D-subケーブルa)b):

389AC-Dnn-FX●R-○-CRF05

D-sub電流導入端子b)c):

211AC-Dnn-□

BNC同軸ケーブル(プラグ付)a)、d):

389AC-BNC-MX-○-CRF05-xx

BNC電流導入端子(両側ソケット付)c):

242AC-BNCD50-□

242AC-BNCDF50-□

C20

AXUV20A
AXUV20HS1
SXUV20A
SXUV20ARPD
SXUV20HS1

SMA同軸ケーブル(プラグ付)a)、d):

389AC-SMA-MX-○-CRF05-xx

SMA電流導入端子(両側ソケット付)c):

242AC-SMAD50-□

242AC-SMADF50-□


<備考>

a)ケーブルは電流導入端子に接続できるタイプです。○はケーブル長さ[mm]を表示します。

  D-subケーブル  :カプトン絶縁被覆銀メッキ銅より線(311AC-KAPM-035)

BNC、SMAケーブル:カプトン絶縁被覆同軸ケーブル(311AC-KAP50)

b)nn:ピン数(09、15、25、37、50)


●:コネクター材質 (H:高真空対応、P:超高真空対応PEEK 、U:超高真空対応セラミックス)

c)□はフランジタイプおよび端子数を表示します。

  □:C16(DN16CF)、C40(DN40CF)他

d)「xx」は同軸ケーブルからピンまでの延長部分の長さ[mm]を表示します。


<フォトダイオード(AXUV100)、
 ピンコネクター(360AC-CRF-05) および
 カプトン絶縁被覆電線(311AC-KAPM
                      -035)>

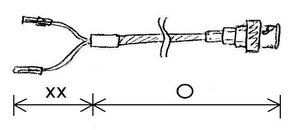

<同軸ケーブル
  389AC-(SMA or BNC)-MX-○-CRF05-xx>
   (○:ケーブル長[mm]、xx:延長部分[mm])



<フォトダイオード接続用BNCケーブル
(389AC-BNC-MX-500-CRF05-70)>
      <PTFE絶縁被覆BNCケーブル(特注品)>




※ ピンタイプパッケージフォトダイオードを接続、固定するためのテフロンソケットがあります。

※ 上記以外のフォトダイオードを接続する場合はお問合せください。

※ フォトダイオード本体については info をご覧ください。
